板厚0.1mmの薄板引張試験片をご相談ください。輪郭精度だけでなく、保持・切り離し・取り外し後の反りや傷にも配慮します。

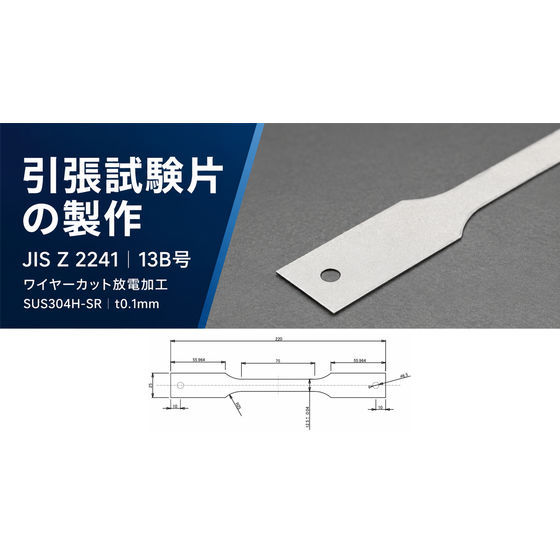

阪神精工では、図面指定による薄板金属の引張試験片製作を、ワイヤーカット放電加工で承っています。 掲載記事では、SUS304H-SR・板厚0.1mmの素材から、JIS Z 2241の13B号試験片を製作する際の加工課題と工夫を紹介しています。 薄板では、加工中の保持に加え、切り離しや固定解除に伴う反り・ねじれ、取り扱いによる折れ・傷への配慮が重要です。当て板による支持や重ね切りなどを素材の状態に応じて検討し、過度な締め付けを避けながら、仕上げまで安定して支える段取りを考えます。 平行部の幅、肩部Rとのつながり、切り始め・切り終わりの加工跡にも配慮。加工面の追加仕上げは、適用規格・図面・試験担当者の要求を確認して検討します。 図面とあわせて、材質・調質・板厚・採取位置と方向・数量・希望納期をお知らせください。
この製品へのお問い合わせ
基本情報
【記事で紹介する製作条件】 材質表記：SUS304H-SR 板厚：0.1mm 試験片：JIS Z 2241の13B号 加工方法：ワイヤーカット放電加工 検討項目：支持・固定方法、切断順序、平行部と肩部Rの輪郭、加工面の状態、取り外し後の反り・傷 ※材質・調質は図面と材料情報で確認します。試験片寸法・公差・仕上げ・検査の対応範囲は、適用規格の版と要求仕様を確認してご案内します。板厚0.1mmは記事の製作条件であり、全材質・形状に対する保証値ではありません。
価格情報
図面ごとの個別見積りです。材質・調質・板厚・素材寸法・試験片形状・採取条件・数量・仕上げおよび検査要求を確認してお見積りします。
納期
※支給材の状態・数量・保持方法・仕上げと検査の内容を確認してご案内します。材料の支給予定日と希望納期をお知らせください。
用途／実績例
【用途】 金属材料の引張試験に使用する薄板試験片の製作。 【記事で紹介する条件】 SUS304H-SR・板厚0.1mmからの13B号試験片製作における、保持・加工・取り外しの検討ポイント。 【ご相談いただける加工】 ・薄板ステンレスの引張試験片 ・図面指定による試験片の輪郭加工 ・採取位置・材料方向が指定された製作 ・平行部の反りや傷に配慮が必要な加工 ・加工面の仕上げ条件を指定した試験片製作 ※試験片の受託加工サービスです。引張試験そのものの受託を案内する掲載ではありません。
企業情報
阪神精工株式会社は、1948年創業、兵庫県神戸市を拠点とする精密金属加工会社です。 ワイヤーカット放電加工・形彫り放電加工・細穴放電加工を中心に、マシニング加工・研磨・仕上げ・測定までの一貫加工に対応。精密部品、金型部品、治具、試験片など、単品・試作・小ロットからご相談いただけます。 焼入れ鋼・超硬合金・ステンレスなどの加工をはじめ、厚物部品の輪郭加工、キー溝、微細スリット、複雑形状の加工にも対応しています。材質・形状・要求精度・用途を確認し、加工条件や工程を検討。複数の加工先へ手配する負担を減らし、部品製作を支えます。 「図面どおりにつくること」を基本に、社内で検査・測定を行い、仕上がりを確認して出荷します。 神戸・兵庫を拠点に、全国からの加工相談・見積依頼を承っています。加工先にお困りの部品や、工法・工程を検討したい図面がありましたら、お気軽にご相談ください。 https://www.hansei.co.jp/
