物理的切換でクロスコンタミリスクをゼロへ。メンテナンス不要の自動配管切換ユニットで、生産効率と環境配慮を両立します。
自動配管切換ユニットの特長 先端に自動着脱用コネクタ（カプラー）を取り付けたユニットをX・Y方向に駆動させることで、任意の配管へ自動接続します。これにより、複数ライン間の自動切換を実現します。 クロスコンタミの防止： 配管を物理的に切り離して接続するため、内部リークによる混入リスクがありません。 メンテナンスフリー： 自動弁やバルブブロックのような予防保全が不要となり、ランニングコストを大幅に低減します。 環境負荷の低減とコストカット： 一筆書きでの接続・切換により、製品ロスや洗浄液・廃液を削減。SDGsの達成にも貢献します。 柔軟な生産運用： バルブブロックのような生産上の制約がなく、効率的な運用が可能です。 拡張性と対応力： ピグシステムの搭載や高粘性液への対応、インライン流量計の追加による計量投入装置へのアップグレードも可能です。粉体、強酸、高粘性液体など、多様なプロセスで豊富な導入実績がございます。
この製品へのお問い合わせ
関連動画
基本情報

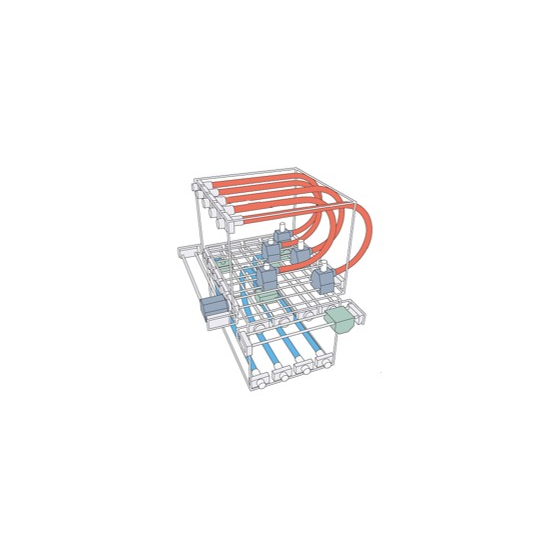

■マルチタイプ（配管自動切換装置）とは 上流および下流の複数ラインを、自動かつ任意に切り換えることができる設備です。 本装置は、フレキシブルホースの先端に流体に適したコネクタを備えています。上流側のコネクタをX軸方向へ、下流側のコネクタをY軸方向へ移動させ、その交点（クロスポイント）においてZ軸方向へ接続することで流路を形成する仕組みです。
価格帯
納期
用途／実績例
■主な実績例 潤滑油製造工場貯蔵タンク～充填ライン 酒類製造工場貯蔵タンク～払出しライン 乳飲料製造工場サージタンク～充填ライン 医薬部外品製造工場ブレンディングタンク～充填ライン 医薬中間体プラント反応槽～反応槽の切換 半導体工場 金属溶出が無い樹脂コネクタでライン切換の自動化
