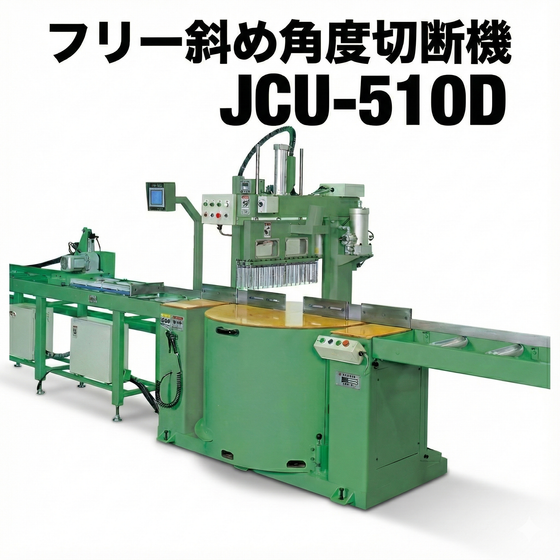

左右±60度の自由角度でアルミ形材を高精度カット！省スペース設計で操作も簡単
JCU-510Dは、アルミ形材や樹脂、木材などのフリー角度切断に対応した高精度ジャンピングクロスカットソーです。 ±60度までの自由な旋回角度に対応し、液晶表示による0.05度単位の精密な角度調整が可能。 刃物軸はエアハイドロ方式で上下し、上クランプ一体型カバーが材料をしっかりと押さえて安全性を確保。 集塵機との接続で作業環境もクリーンに保ちます。 さらに、自動定寸装置「オートポジショナー」との連携も可能で、角度設定＋定寸切断の自動化に対応します。
この製品へのお問い合わせ
関連動画
基本情報
主な特長 ✅ ±60度の左右旋回により、自由な角度切断が可能 ✅ 液晶画面での角度表示（0.05度単位）で高精度な調整 ✅ アルミフレーム・構造材の角度切断に最適 ✅ コンパクト設計で省スペース配置が可能 ✅ 自動定寸装置との連携で、角度＋寸法の完全自動化へ対応 ✅ オプション充実：ミスト潤滑、手前押え、角度計算ソフトなど ▪️仕様・スペック ｜項目 ｜内容 ｜型番 ｜JCU-510D ｜切断方式 ｜ジャンピングカット方式（アンダーカット対応） ｜刃物軸モーター ｜2.2kW × 2P ｜使用刃物 ｜外径 φ510mm ｜刃物上下動作 ｜エアハイドロ式 ｜左右旋回角度 ｜±60度（手動） ｜ガイド方式 ｜LMガイド ｜角度表示 ｜液晶表示／0.05度（3分）単位 ｜材料押え ｜上部クランプ（空圧式） ｜補助ローラー台 ｜左3.5m／右2.5m（サイズカスタマイズ可能）
価格帯
納期
用途／実績例
対応素材・加工対象 ✅アルミ形材、アルミフレーム ✅樹脂成型材（中空材、パネル材） ✅合板、構造用木材
詳細情報
-
✅ ±60度の左右旋回により、自由な角度切断が可能
-
✅標準装備：角度は見やすい液晶表示 0.05度（3分）単位
-
✅オプション 手前からの押さえ 材料を手前から固定、安全性向上
-
✅オプション 切削油セミドライ潤滑 微量高潤滑ミストで刃先を保護
-
✅オプション 自動定寸装置で定寸切断を自動化
-
✅オプション 入力値から自動で角度設定を計算する角度計算ソフト「Kakudo Sensei」｜URL: https://pr.mono.ipros.com/okumurakikai/product/detail/2000586491/
-
✅オプション：集塵機一体型 特許取得済（第7572599号）の集塵構造により、切粉はペール缶に集められます。 JCU-D510DC特設ページ：https://pr.mono.ipros.com/okumurakikai/product/detail/2000616788/
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| JCU-510D | 角度手動段取り（基本モデル） |
| JCU-DM510 | 角度自動段取り（高機能モデル） |
| JCU-D510DC 集塵機一体型 | 角度手動段取り |
