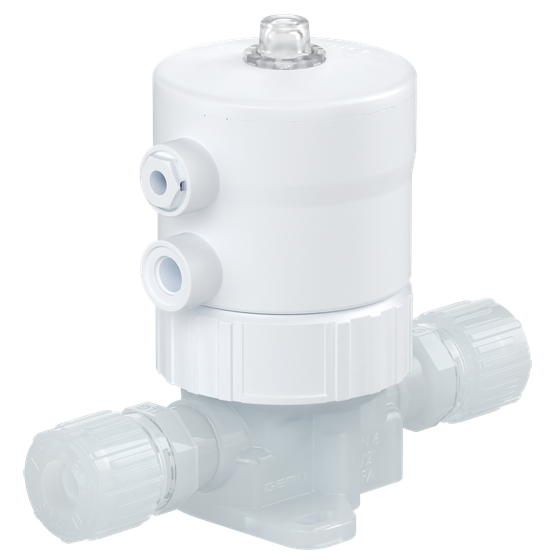

スラリーなどの研磨性流体に最適・液溜まりを最小限に抑えたフッ素樹脂製ダイアフラムバルブ
半導体製造装置・薬液供給装置・化学工場のフッ素樹脂製バルブです。CMPスラリー等粘性薬液に最適な抵抗の少ない流路構造のダイアフラムバルブです。抵抗の少ない構造である為、サイズによっては他社比較2倍以上の流量能力がございます。また,液溜まりの少ないボディ形状によりコンタミネーションのリスクが抑えられております。装置内をコンパクトに設計できるようT弁、3方弁タイプなども標準で用意をしています。
この製品へのお問い合わせ
関連動画
基本情報
CleanStar 空気操作式：C60 手動式：C67 サイズ：1/4 ～ 1-1/4インチ 接続：フレア、Pillar Super 300(スペースセイバー)、PrimeLock、Nexus Connect、付け合せ溶着、ユニオン腐食性・不活性の気体および液体 ボディ材質：PFA、PP-H、PVDF ダイアフラム材質：PTFE/EPDM 作動：ノーマルクローズ、ノーマルオープン、手動 アクチュエーター材質：PVDF 使用可能温度：-10～150℃ 使用流体圧力：0～0.6Mpa 真空許容範囲：400mbar/abs 周囲温度：0～60℃ ・リミットスイッチ、ポジショナーの取り付けが可能
価格帯
納期
用途／実績例
・ウェハーの洗浄,エッチング,コーティング工程 ・CMPスラリーの混合,輸送,供給 ・水処理および排水処理の薬剤注入工程 ・半導体製造のウェットプロセスにおけるケミカルサプライ ・医薬品,食品,バイオテクノロジー分野の二次工程 ・高純度溶剤の供給
詳細情報
-
3方切替え弁タイプ デッドスペースを最小化した3方切替えバルブです。 ミキシングバルブやマニフォールドバルブとしてお使い頂けます。
-
T型ボディタイプ 液溜まりを最小限に抑えるT字型構造で,Tフィッティングを1つ節約できます。サンプリングバルブとして使用可能です。
-
High-Flowボディタイプ Cv値が標準品から最大2倍アップする,大流量タイプのボディです。
