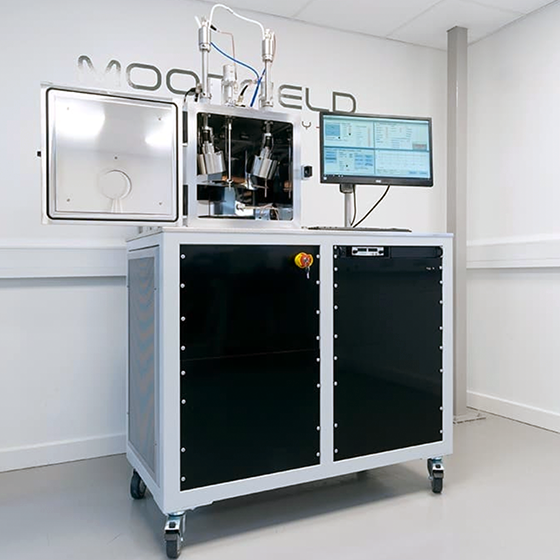

スパッタリング装置『MiniLab-070』

Φ2inchカソード x 4搭載 同時成膜：3元同時成膜（RF150W or DC780W）+ HiPIMS（PulseDC 5KW） x 1 プラズマリレーSWでHMI画面より自在に4カソードへの電源分配・配置設定の変更が可能 MFC x 3系統（Ar, O2, N2）反応性スパッタリング RIEエッチングステージRF150W（メインチャンバー） + <30Wソフトエッチング（LLチャンバー） 基板加熱：Max500℃, 800℃, 又は1000℃（C/C、又はSiCコート） 基板回転・上下昇降（ステッピングモーター自動制御） APC自動制御：アップストリーム（MFC流量調整）又はダウンストリーム（排気側バルブ自動開度調整） デポレート・膜厚レート制御 寸法：1,120(W) x 800(D) ●抵抗加熱蒸着・有機材料蒸着・EB蒸着・PECVDなどの混在仕様も構成可能です。

Φ2inchカソード x 4元搭載 同時成膜：3元同時成膜（RF150W or DC780W）+ HiPIMS（PulseDC 5KW） x 1 プラズマリレーSWでHMI画面より自在に4カソードへの電源分配・配置設定の変更が可能 MFC x 3系統（Ar, O2, N2）反応性スパッタリング RIEエッチングステージRF150W（メインチャンバー） + <30Wソフトエッチング（LLチャンバー） 基板加熱：Max500℃, 800℃, 又は1000℃（C/C、又はSiCコート） 基板回転・上下昇降（ステッピングモーター自動制御） APC自動制御：アップストリーム（MFC流量調整）又はダウンストリーム（排気側バルブ自動開度調整） デポレート・膜厚レート制御 寸法：1,120(W) x 800(D) ●抵抗加熱蒸着・有機材料蒸着・EB蒸着・PECVDなどの混在仕様も構成可能です。

コンパクト/省スペース、ハイスペック 70ℓ容積 蒸着・スパッタ・EB・アニールなどの薄膜モジュールを組込みことができる、様々な用途に対応可能なマルチ薄膜実験装置 コンパクト/省スペース、ハイスペック薄膜実験装置 下記蒸着源から組合せが可能 ・抵抗加熱蒸着元 x 最大4 ・有機蒸着元 x 最大4 ・電子ビーム蒸着 ・2inchマグネトロンスパッタリングカソード x 4 ・プラズマエッチング：メインチャンバー、ロードロックチャンバーのいずれでも設置可能 【スモールフットプリント・省スペース】 ・デュアルラックタイプ（MiniLab-060）：1200(W) x 590(D)mm 【優れた操作性・直観的操作画面】 Windows PC、または７”タッチパネル。熟練度を問わない簡単操作、且つ安全に最大限配慮しております。

2台の薄膜実験装置をロードロック機構で連結。異なる成膜装置（スパッタ - 蒸着、など）をロードロックでシームレスに連結。Moorfield社独自のロードロックシステムにより、左右・後方へのプロセス室への連結も可能（写真下）。 1. MiniLab-E080A（蒸着装置） ・EB蒸着:7ccるつぼ x 6 ・抵抗加熱蒸着 x 2 ・有機蒸着 x 2 2. MiniLab-S070A（スパッタリング装置） ・Φ2"マグネトロンカソード x 4元同時スパッタ ・DC, RF両電源対応 3. Load Lockチャンバー ・プラズマエッチングステージ ロードロック室では「RF/DC基板バイアスステージ」による基板表面のプラズマクリーニング、又、同社独自の『ソフトエッチング』技術による<30W 低出力・ダメージレスプラズマエッチングステージも搭載可能。2D（PMMA等のレジスト除去など）、グラフェン剥離、又、テフロン基板などのダメージを受けやすい繊細なエッチングプロセスも可能。（*メインチャンバーステージへも搭載可能です）
