端子サイズ、クリアランス、ソルダーマスク厚などの仕様を掲載
IoTデバイス業界では、過酷な環境下での使用に耐えうる高い耐久性が求められます。特に、温度変化、振動、湿気などにさらされるデバイスにおいては、プリント基板の信頼性が製品寿命を左右する重要な要素です。ソルダーレジストの適切な選定と形成は、これらの外部要因から基板を保護し、デバイスの長期的な動作を保証するために不可欠です。当社のソルダーレジスト形成技術に関する資料は、製品選定の際に役立ちます。 【活用シーン】 ・屋外設置型IoTデバイス ・産業用IoT機器 ・過酷な環境で使用されるIoTデバイス 【導入の効果】 ・基板の保護性能向上 ・製品の信頼性向上 ・長期的な製品寿命の確保
この製品へのお問い合わせ
基本情報

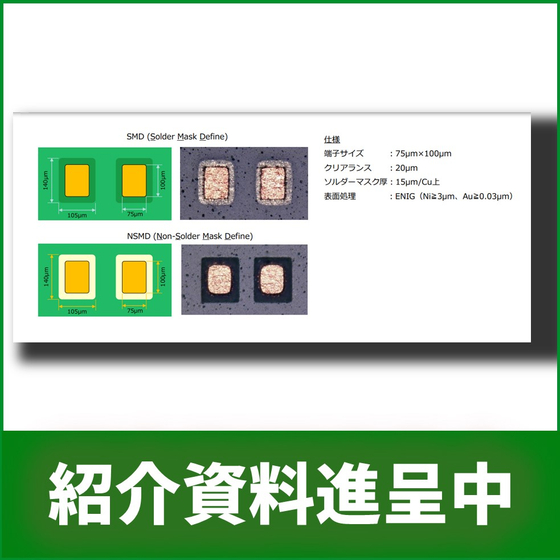

【特長】 ・端子サイズ、クリアランス、ソルダーマスク厚などの仕様を掲載 ・SMD(Solder Mask Define)とNSMD(Non-Solder Mask Define)に対応 ・製品選定に役立つ情報を提供 【当社の強み】 当社は、プリント基板の設計・製造・部品実装・メタルマスク製作をトータルサポートしています。昭和52年の創業以来、多品種少量生産、短納期対応を実現し、お客様のニーズに応えています。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、昭和52年にプリント基板の専業メーカーとして創立いたしました。 当社独自の管理システムによる徹底した納期管理の元、多品種、短納期対応を 実現し、各営業拠点と地域に強みを持つネットワークで一貫したサービスを 提供いたします。ご要望の際はお気軽にお問合せください。
