ディスプレイ製造における膜厚測定の課題を解決！

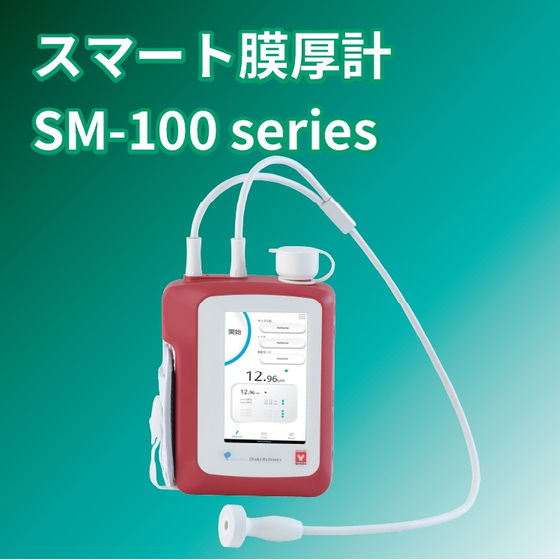

ディスプレイ業界では、製品の品質を左右する膜厚の均一性が重要です。特に、薄膜の均一性は、表示性能や耐久性に大きく影響します。膜厚測定の際に、「測りたい“その場”ですぐに測れない」「人によってバラつく測定結果」「測定精度が悪い」といった課題を抱えている企業も少なくありません。SM-100 seriesは、これらの課題を解決し、高品質なディスプレイ製造をサポートします。 【活用シーン】 ・ディスプレイ製造工程における膜厚測定 ・品質管理部門での膜厚検査 ・研究開発部門での薄膜評価 【導入の効果】 ・測定時間の短縮 ・測定結果の安定化 ・品質管理の向上
この製品へのお問い合わせ
基本情報
【特長】 ・1.1kgと軽量で持ち運びが簡単 ・最薄0.1μmまで検量線不要で測定可能 ・基材を選ばず、非破壊で測定可能 ・測定結果のばらつきを抑制 ・測定精度が向上 【当社の強み】 大塚電子は、独自の｢光｣技術を用いて、お客様の課題解決に貢献します。長年の経験と技術力で、お客様のニーズに合わせた製品を提供します。
価格帯
納期
用途／実績例
【測定対象】 ■光学用フィルム ■包装用フィルム ■産業資材用フィルム ■ハードコート ■防曇コート ■防水防湿コート ■反射防止膜 ■離型剤コート ■接着層 ■半導体（薄膜） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（2）
カタログをまとめてダウンロード
この製品に関するニュース（3）
企業情報
大塚電子は、独自の｢光｣技術を用いて、大塚電子にしか出来ない画期的な新製品を作り出しています。 創業以来積み上げてきた要素技術を融合させながら、医用機器、分析機器、分光計測機器という3つの事業を展開しています。 【医用機器】 親会社である大塚製薬をはじめ、試薬メーカーなどと連携した、臨床検査機器、医療機器の開発・生産を主体とする事業を展開。最新テクノロジーを集結し、人々の健康に貢献しています。 【分析機器】 新素材解析のコアテクノロジーである光散乱の技術を、ナノテクノロジー領域の物性測定に応用。粒子径、ゼータ電位、分子量の測定法を基準に、新素材、バイオサイエンス、高分子化学、さらには半導体や医薬分野などへの展開を図ります。 【分光計測機器】 分光計測技術の代名詞であるマルチチャンネル分光器と、長年にわたって培ってきた解析技術の蓄積による製品群を生み出しています。多様化するニーズに応えながら、幅広い分野へと拡大し続けています。
