ガラス-樹脂界面の微細な漏れも見逃さない。エアリーク全数検査で防水品質を量産保証。

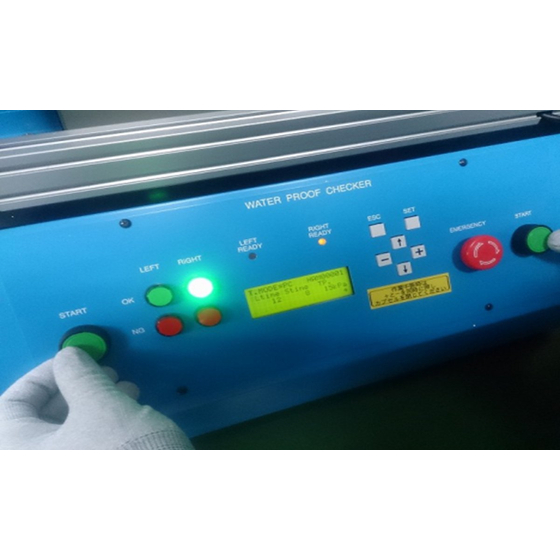

▼GIMの量産品質を守る仕組み（防水全数検査・ガラス厚み管理など）をまとめた技術資料を、PDFでダウンロードいただけます ガラスインサート成形（GIM）製品では防水保証が求められるものの、ガラスと樹脂の界面での微細な漏れを全数で検出・保証する体制の構築が困難でした。 エアリーク試験機を導入し、製品ごとの閾値を設定して全数検査を実施。 試験NG品に対しては追加工で含浸接着剤を塗布するリワーク体制を確立しました。 さらにインサートガラス置台でのセンタリング＋ガイドピンによるガラス位置精度向上で構造的な防水性を向上。 GIM防水製品の全数品質保証体制を確立し、防水スマートフォンのカバーパネル等に対応しています。
この製品へのお問い合わせ
基本情報
【主要技術・製法】 ・エアリーク試験機の選定・閾値設定・検査条件最適化 ・含浸接着剤によるリワーク工程設計 ・インサートガラスのセンタリング機構
価格帯
納期
用途／実績例
【対象業界】 スマートフォン（防水モデル） 【対象用途例】 ・防水スマートフォンのカバーパネル ・防水機器外装 【実績】 GIM防水製品の全数品質保証体制を確立。
カタログ（3）
カタログをまとめてダウンロード
企業情報
【吉田テクノワークスとは】 化粧品容器製造で培ったプラスチック成形＋加飾技術を活かし、成形と同時に転写加飾を行うインモールド転写成形を世界で初めて製品化したメーカーです。 【主要技術】 ■製品の両面に成形同時加飾を行うダブルインモールド成形 ■シートインサートとインモールドを組み合わせたハイブリッド成形 ■強化ガラスを金型にインサートし、樹脂フレームを一体成形かつ加飾も行うガラスインサート・インモールド(GIM)成形 ■回転２色成形とインモールド転写を組合わせた2色成形インモールド成形 ■金属(SUS板金、ナット等)のインサートとインモールド成形の複合技術 ■リアルマテリアル(本杢、ファブリック、合皮等)インサート成形 ■金属、ガラス、樹脂に対応するアウトモールド深絞り加飾工法(VSS)
