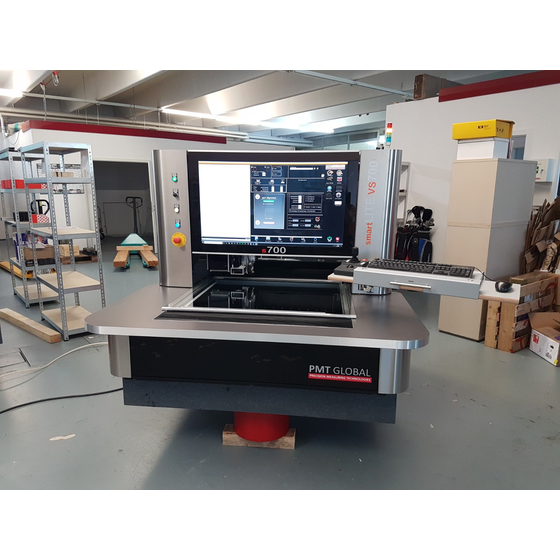

【ドイツから日本上陸】生基板の検品に好適！高速スキャニング＆高精細撮影による完璧な検品を
dxfファイルやガーバーデータを基準にして、基板の歪みや加工ミスを検品します。
この製品へのお問い合わせ
基本情報
・ひとつの撮影ヘッドに２Ｄスキャン、ビデオ、３Ｄトポグラフィの３種類を装備 ・スルーホール、ビアホール、また、ドリル穿孔、レーザー穿孔どちらも高精細検品 ・めっき加工、ケミカルミリングの検品にも ・ガラスなど透明な素材の基板も検品可能 ・撮影ヘッドがリニアモーター駆動だから高耐久性、メンテナンスフリー
価格帯
納期
用途／実績例
生基板の各種検品
企業情報
アルファエレクトロニクス株式会社は昭和58年に設立し、電子・電気・機械の輸出入及び製造販売を目的とした業務を開始致しました。 現在では主にプリント基板用はんだ付装置を始め、ディスペンス装置及びクリームはんだ印刷機並びに各種検査装置など、エレクトロニクス産業界へ貢献すべき理念を基本とし、グローバルに事業を展開しております。 今後におきましても更なる技術革新の想定のもとに、お客様の声を大切にし、より良い製品をお届けする所存です。
