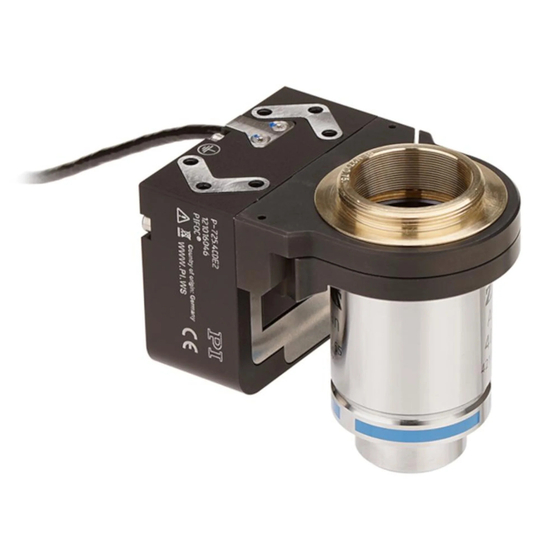

サブナノメートル分解能、最大800 µm移動量のフォーカススキャナ P-725.xCDE2
ナノテクノロジー分野では、ナノスケール構造の観察や評価において、高分解能かつ安定したフォーカス位置制御が求められます。P-725.xCDE2 PIFOCは、最大800 µmの移動量（モデルによる）とサブナノメートル分解能（適切なコントローラ使用時）を備えた対物レンズ用フォーカススキャナです。ピエゾアクチュエータとフレクシャガイド機構により、摩擦やバックラッシュのない滑らかなZ方向動作を実現します。顕微鏡システムにおけるナノスケールでのフォーカス調整やZスキャン用途に適しています。 【活用シーン】 ・共焦点顕微鏡におけるZスキャン ・多光子顕微鏡でのフォーカス位置制御 ・半導体ウェハ検査における高さ方向微調整 ・ナノ構造観察時の精密フォーカス制御 【導入の効果】 ・サブナノメートル分解能のフォーカス位置制御 ・バックラッシュのない高再現性動作 ・最大800 µmの広いZ移動量（モデルによる） ・摩耗部品のないフレクシャガイド構造
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・ストローク：100µm、400µm、800µm ・静電容量センサー内蔵 ・高剛性によりハイダイナミクス動作にも最適 ・ケーブルの柔軟性 ・幅広い設置方法 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験に基づき、お客様のニーズに最適な位置決めソリューションを提供します。ピエゾステージをはじめ、幅広い製品ラインナップと、グラナイト定盤などの周辺機器も提供し、複合システムのご提案も可能です。
価格帯
納期
用途／実績例
・各種顕微鏡（共焦点、ライトシート、超解像度、2光子など） ・3Dイメージング ・スクリーニング ・干渉計測機 ・高精度測定 ・オートフォーカスシステム ・バイオテクノロジー ・半導体検査など
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| P-725.1CDE2 | PIFOC piezo nanofocusing system for long travel ranges and fast step-and-settle, 100 µm, capacitive sensors, D-sub connectors |
| P-725.4CDE2 | PIFOC piezo nanofocusing system for long travel ranges and fast step-and-settle, 400 µm, capacitive sensors, D-sub connectors |
| P-725.8CDE2 | PIFOC piezo nanofocusing system for long travel ranges and fast step-and-settle, 800 µm, capacitive sensors, D-sub connectors |
