サブナノ分解能・最大800 µmストローク対応 高速・高精度PIFOCフォーカススキャナ

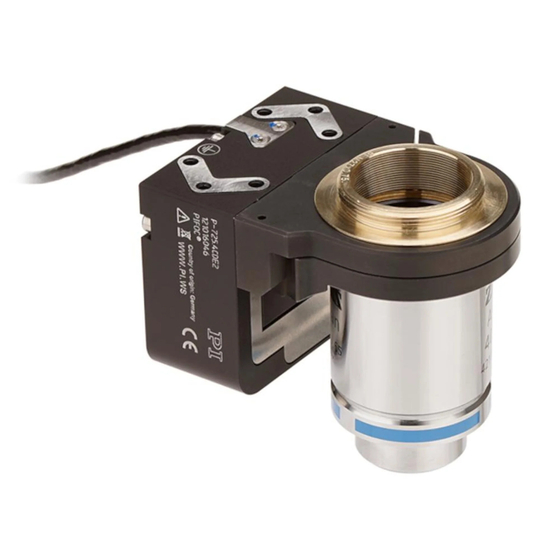

光計測分野では、光学イメージングや精密測定において、検出位置のフォーカス精度と安定性が結果の精度に直結します。特に微細構造の評価や高速データ取得を必要とするアプリケーションでは、高分解能フォーカス制御と応答性の高い動作性能が求められます。 P-725.xCDE2 PIFOCフォーカススキャナは、サブナノメートル分解能の位置制御と、最大800 µmのストロークを両立。PICMAピエゾアクチュエータと高精度静電容量センサー搭載のフレクシャガイド機構により、光計測装置のZ方向フォーカス調整における高い線形性と再現性を実現します。これにより、光計測におけるフォーカス位置ズレの影響を抑え、測定精度と装置の歩留まり向上に貢献します。 【活用シーン】 ・共焦点顕微鏡による高精度計測 ・多光子顕微鏡の高速Z走査 ・高解像度イメージング評価装置 ・光干渉計・位相計測装置 【導入の効果】 ・サブナノメートル分解能のフォーカス制御 ・最大800 µmストロークでの広い測定範囲対応 ・高速応答による検査・計測時間の短縮 ・PIFOC/フレクシャ構造による長期安定性
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・ストローク：100µm、400µm、800µm ・静電容量センサー内蔵 ・高剛性によりハイダイナミクス動作にも最適 ・ケーブルの柔軟性 ・幅広い設置方法 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験に基づき、お客様のニーズに最適な精密位置決めソリューションを提供します。ピエゾステージをはじめ、幅広い製品ラインナップと、お客様の用途に合わせた複合システムの提案が可能です。
価格帯
納期
用途／実績例
・各種顕微鏡（共焦点、ライトシート、超解像度、2光子など） ・3Dイメージング ・スクリーニング ・干渉計測機 ・高精度測定 ・オートフォーカスシステム ・バイオテクノロジー ・半導体検査など
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| P-725.1CDE2 | PIFOC piezo nanofocusing system for long travel ranges and fast step-and-settle, 100 µm, capacitive sensors, D-sub connectors |
| P-725.4CDE2 | PIFOC piezo nanofocusing system for long travel ranges and fast step-and-settle, 400 µm, capacitive sensors, D-sub connectors |
| P-725.8CDE2 | PIFOC piezo nanofocusing system for long travel ranges and fast step-and-settle, 800 µm, capacitive sensors, D-sub connectors |
