ナノ構造解析を支える 高荷重対応・サブナノ分解能フォーカススキャナ

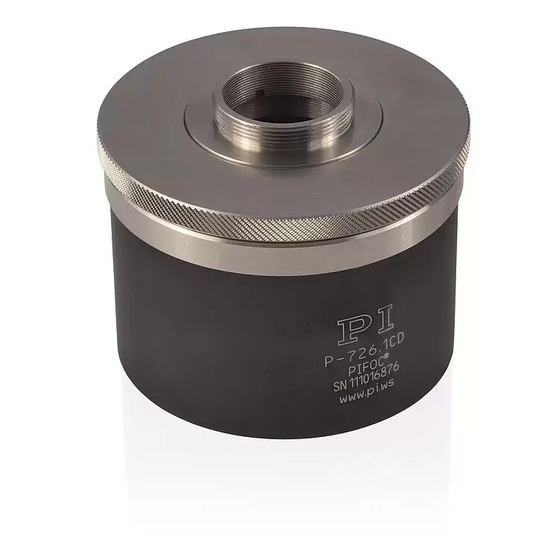

ナノテクノロジー分野の構造解析では、ナノスケールでの高精度なZ方向フォーカス制御が不可欠です。 P-726 PIFOCは、100 µmストロークとサブナノメートル分解能（約0.3 nmクラス）を実現した高荷重対応フォーカススキャナです。 静電容量センサーによる直接フィードバックとフレクシャガイド構造により、高い位置決め精度と再現性を提供。約6msの高速セットリング性能により、Zスキャンを伴うナノ構造観察や3Dイメージングの効率化に貢献します。 【活用シーン】 ・共焦点顕微鏡によるナノ構造観察 ・超解像光学顕微鏡のZスキャン ・光学式ナノ構造解析装置 ・3Dイメージング評価装置 【導入の効果】 ・サブナノ分解能による高精度フォーカス制御 ・高速セットリングによる測定効率向上 ・高荷重対応による光学系設計自由度向上 ・長期安定動作による再現性向上
この製品へのお問い合わせ
基本情報
【特長】 ・大型対物レンズの高ダイナミックポジショニング／スキャニング ・共振周波数1120Hz（210g負荷時560Hz） ・標準セットリング時間約6ms ・ストローク100μm ・静電容量センサーによるダイレクト計測で、高リニアリティ、安定性、ダイナミクスを実現 ・分解能～0.3nm ・摩擦のない精密フレクシャガイドによりフォーカス安定性アップ 【当社の強み】 ドイツ本社50年以上の実績とこれまでに培ったピエゾステージ技術を活かし、お客様のナノテクノロジー研究をサポートします。高精度な位置決め技術と、お客様のニーズに合わせた最適なソリューションを提供します。
価格情報
****** お気軽にお問い合わせください
納期
※お気軽にお問い合わせください
用途／実績例
応用例 ・3D画像 ・スクリーニング ・オートフォーカスシステム ・顕微鏡 ・共焦点顕微鏡 ・表面形状解析 ・ウェハー検査
