ウェーハ検査の高スループット化を支える 高荷重対応・高精度Zフォーカススキャナ

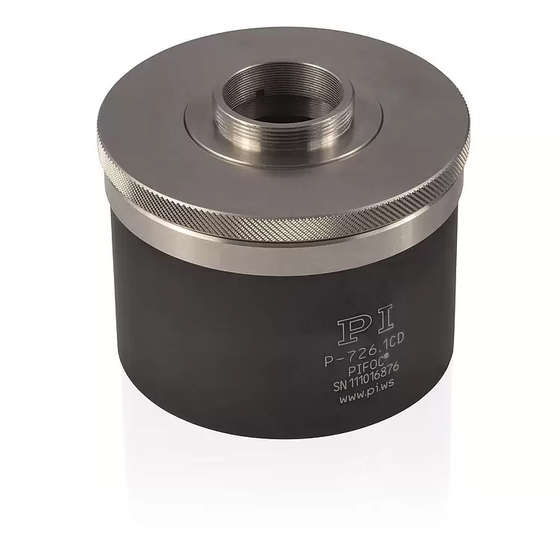

半導体ウェーハ検査では、微細欠陥を安定して検出するために、高分解能なZ方向フォーカス制御と高速応答性が求められます。特に高NA対物レンズを用いた光学検査システムでは、フォーカス精度と再現性が検査結果の信頼性に直結します。P-726 PIFOC高荷重対物レンズフォーカススキャナは、最大100 µmのZストロークとサブナノメートル分解能の位置制御を実現。静電容量センサーによる直接位置フィードバックとフレクシャガイド構造により、高い線形性・繰り返し精度・長期安定性を提供。 さらに、約6msの高速セットリング性能により、Zステップ動作を伴う検査プロセスの最適化に貢献します。高荷重設計のため、高NA対物レンズや付加光学部品搭載時でも安定した動作が可能。 【活用シーン】 ・半導体ウェーハ表面の光学検査におけるZフォーカス制御 ・高NA対物レンズを用いた欠陥解析装置 ・共焦点光学系を用いた三次元検査 ・レーザー・光干渉式検査装置のZスキャン 【導入の効果】 ・高精度フォーカス制御による測定安定性向上 ・高速セットリングによるZステップ時間の短縮 ・高荷重対応による光学系設計の自由度向上
この製品へのお問い合わせ
基本情報
【特長】 ・大型対物レンズの高ダイナミックポジショニング／スキャニング ・共振周波数1120Hz（210g負荷時560Hz） ・標準セットリング時間約6ms ・ストローク100μm ・静電容量センサーによるダイレクト計測で、高リニアリティ、安定性、ダイナミクスを実現 ・分解能～0.3nm ・摩擦のない精密フレクシャガイドによりフォーカス安定性アップ 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験に基づき、お客様のニーズに最適なソリューションを提供します。ピエゾステージをはじめ、多様な製品ラインナップと、位置決めに関する豊富な知識で、お客様の課題解決をサポートします。
価格情報
****** お気軽にお問い合わせください
納期
※お気軽にお問い合わせください
用途／実績例
応用例 ・3D画像 ・スクリーニング ・オートフォーカスシステム ・顕微鏡 ・共焦点顕微鏡 ・表面形状解析 ・ウェハー検査
