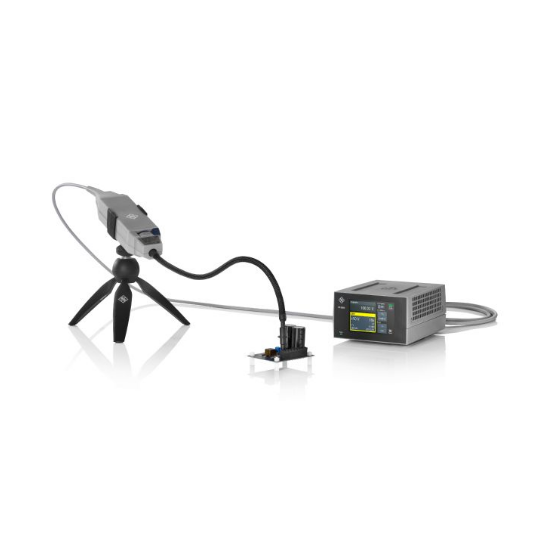

オシロスコープ用 次世代の画期的なプローブソリューション
高電圧かつ高速なスイッチングが行われる環境において、測定器と被試験デバイス（DUT）を電気的に完全に分離（ガルバニック絶縁）することで、従来の差動プローブでは困難だった正確な信号忠実度の維持とコモンモードノイズの抑制を実現します 卓越したノイズ抑制 (CMRR): 1 GHzの広帯域においても90 dB（30,000:1以上）という極めて高いコモンモード除去比を実現し、急峻な電圧変化による歪みを排除します 。 高い安全性と絶縁性能: ±60 kVのコモンモード電圧に対応し、光ファイバー伝送により電気的なリターンパスを遮断します 。 優れた確度と感度: 最大±3,000 Vの入力レンジから、±10 mVという業界最高レベルの最高感度レンジまで幅広くカバーします 。 柔軟なシステム構成: 帯域幅は100 MHzから1 GHzまで選択可能で、購入後もソフトウェアによるアップグレードが可能です 。 多彩な接続オプション: MMCXコネクタチップをはじめ、スクエアピン、絶縁ブラウザーなど、用途に合わせた豊富なチップが用意されています
この製品へのお問い合わせ
関連動画
基本情報
帯域幅100 MHz / 200 MHz / 350 MHz / 500 MHz / 1 GHz コモンモード電圧±60 kV 差動入力電圧レンジ最大 ±3,000 V 最高感度±10 mV コモンモード除去比 (CMRR) >90 dB (@1 GHz), 145 dB (@DC/1 MHz) 立ち上がり時間<450 ps (1 GHzモデル) 光ファイバー長3 m または 10 m
価格帯
納期
用途／実績例
次世代のパワー半導体（SiC、GaNベース）などの電源設計や、高電力環境での測定に最適です 。 WBG（ワイドバンドギャップ）デバイス評価: 高速スルーレートを持つSiCやGaN FET、IGBTのスイッチング特性評価 。 ハイサイド測定: ハーフブリッジやトーテムポール回路における、グランド基準のないハイサイド側のゲート・ソース間電圧測定 。 フローティング測定: グランドループの影響を受けやすい高電力3相インバーターやモータードライブの解析 。 電流測定: シャント抵抗を用いた低負担電圧での高速スイッチング電流測定（高い感度とCMRRを活用） 。 ダブルパルステスト: パワーデバイスの詳細な特性評価
