量産前提だったビルドアップSAP技術を、開発に最適な極小ロットから提供！

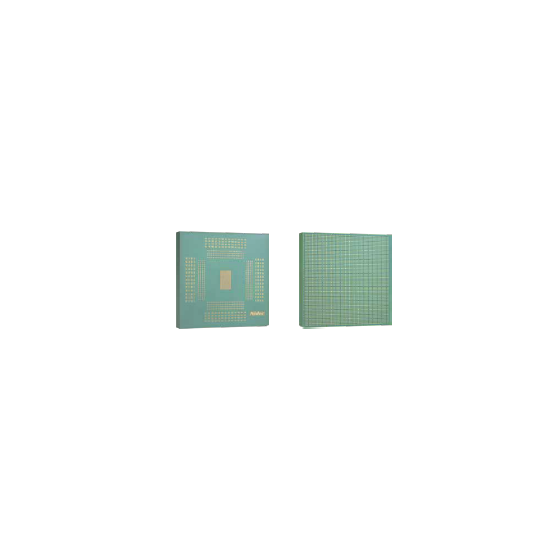

従来、まとまった数量での量産が前提であった微細配線ビルドアップSAP（Semi Additive Process）技術による「ST MLO基板」を、弊社では少量・試作レベルの数量からカスタム設計で製作可能にいたしました。 「製品開発や評価用に、高品質な多層基板を少量だけ手に入れたい」「独自の仕様に合わせたカスタム設計を柔軟に試したい」というお客様に最適です。量産ラインを持たないからこそ、お客様の細かなご要望や特殊な設計にも柔軟かつスピーディーに寄り添い、新製品開発の一助として貢献いたします 【特徴】 ■少量・試作・カスタム設計 ■30層以上の積層が可能 ■薄コア基板使用可能（~40μm) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社の検査対象分野は、プリント基板や半導体パッケージ、ディスプレイパネルなど。IT化の進展でますます成長する情報通信機器や普及著しいデジタル家電のコア部品です。プリント基板・半導体パッケージ・ディスプレイパネルは、目を見張るようなスピードで進化し、検査においてもより高精度な技術が求められます。当社は最先端の技術が要求されるこれらの検査分野において高いシェアを占め、「デファクト・スタンダード（業界標準）」と認知されるような製品を数多く世界中に送り出しています。
