電気検査後の基板ダメージを見逃さない！高精度画像検査で微細な打痕・キズを早期検出し、不良流出と治具損傷を防止。

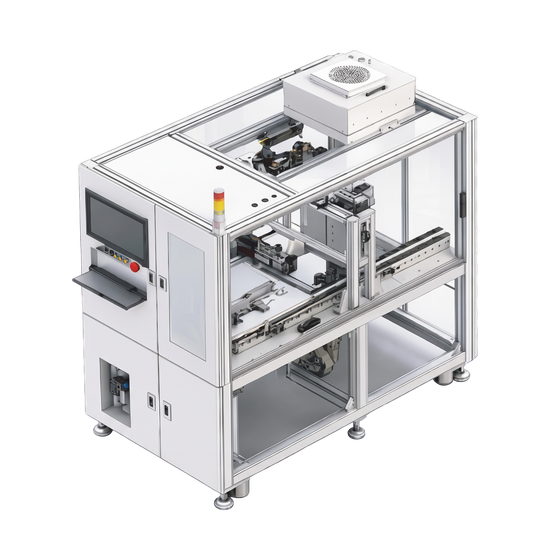

電気検査（プローブ検査）プロセスにおける「打痕」や「接触キズ」の流出、そして高価な治具・基板の破損リスクにお悩みではありませんか？ 弊社の『Probe/Pin Mark Checker（打痕検査ソリューション）』は、電気検査直後の基板をインラインで自動検査し、品質リスクをリアルタイムで管理・低減するシステムです。異常検知時の「自動ライン停止機能」により、同一箇所での欠陥の連続発生と不良流出を防ぎます。 【特徴】 ■高解像ド画像検査で微細な打痕を確実に検出 ■異常発生時の自動停止、即時確認を徹底 ■各種電気操作装置に対応
