PLP向けにより高い生産性！より多くのプロセス可能性。アドバンストパッケージング向けに最適

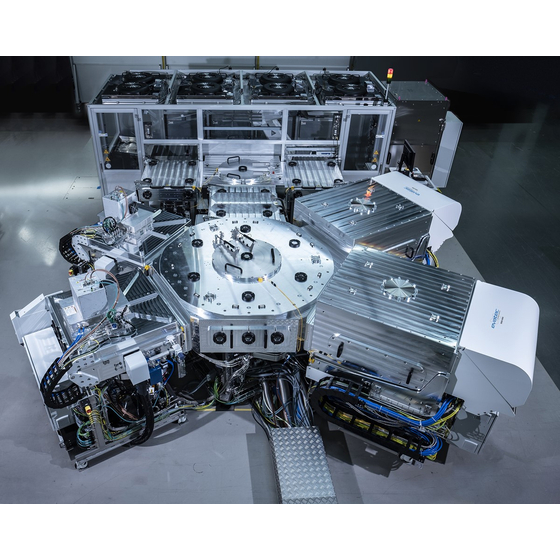

「CLUSTERLINE600」は、大型パネル向けに特化したPVD成膜装置。 すべてのプラットフォームは、カセットからカセットへの処理と 完全に自動化された処理を備えたクラスターアーキテクチャを共有。 【チャンバー構成】 ■脱ガスチャンバー ■イオンエッチング ■Tiスパッター ■Cuスパッター ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【SPM構成の特長】 ■生産の柔軟性と最大の稼働率を導くための100、150、または200mm基板間の 迅速な交換を可能とするモジュラーチャック設計 ■最大6つのシングルプロセスモジュールと前処理および後処理ステップ用の 最大6つの補助モジュール ■ウェーハアライメント、バッファ、脱ガス、冷却、IDリーダーなどの 補助モジュール機能 ■70ミクロンまでの厚さの極薄ウェーハの直接搬送およびプロセス処理能力 ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
詳細情報
-
CLUSTERLINE 600
