柔軟性、コンパクトな設計、および低い投資コスト！少量生産に理想的な選択肢
『LLS EVO II』は、縦型で動的なコンセプトを備えた多用途のバッチ式スパッタリングシステムで、最大5つの異なる材料に対応し、基板ロードチャンバーとプロセスチャンバー(LC、PC)を分離した装置です。 200×230mmまでの様々な基板サイズと形状に対応。プロセスの柔軟性を高めるための構成可能な電源を装備できます。 ロードチャンバーでの基板の脱ガスとエッチングにより、プロセスチャンバーでの高純度なプロセスが保証され、5分以内にさまざまな基板サイズに簡単に変換できるため、柔軟な製造用装置になります。 【機能(一部)】 ■DC、DCパルス、RF、RF/DCを備えた最大5つのスパッタソース ■最大3つのカソードからの同時スパッタリング ■酸素と窒素による反応性スパッタリング ■ターボポンプ、クライオポンプ、ウォータートラップを備えた 高真空システム構成 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報

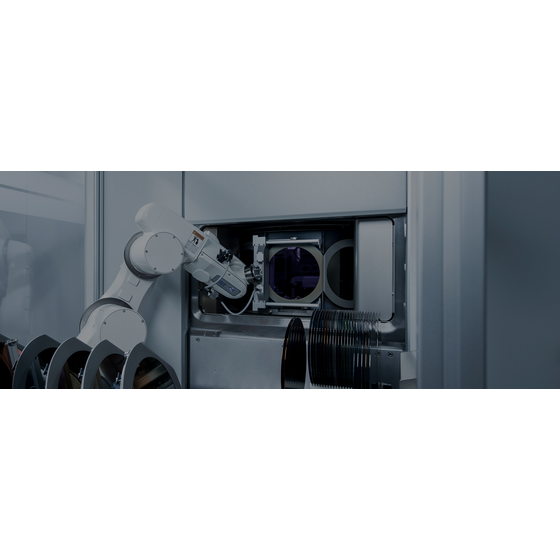

【その他の機能】 ■脱ガスおよびプロセス昇温用の基板ヒーター ■最大200×230mmのサイズ、最大17mmの厚さのさまざま種類の基板に対応 ■全面成膜またはカスタマイズされたエッジカット、エッジマスキング、 シャドウマスキング用の基板ツーリング ■オプションとしての6軸ロボットによる自動カセットToカセット処理 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■金属、誘電体、磁性膜 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
