高速かつ柔軟性のある基板成膜用途向けの大量生産ソリューションを提供！

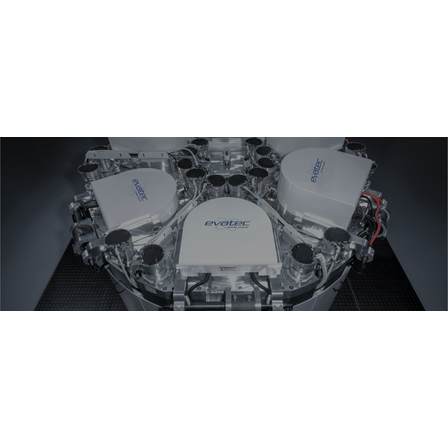

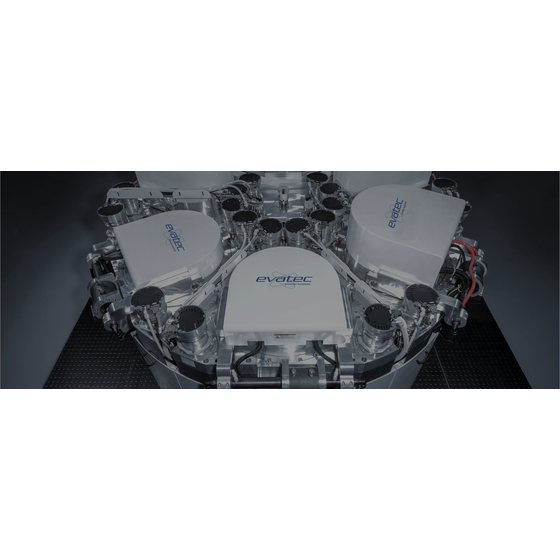

『SOLARISファミリー』は、1枚当り最速３秒、円盤形状最大430mm径までの成膜を可能とした高速成膜装置。 5000台を超える高速光ディスク用システムを納入したノウハウと、3000台を超える半導体用PVD装置から得られた経験を組み合わせて、薄膜を超高速に成膜が可能。光学フィルター、反射膜、透明電極、傷防止コーティング、加飾コーティング、耐腐食コーティングなどさまざまなスパッタ成膜に表面クリーニングエッチングも組み合わせが可能。 燃料電池金属セパレーター向け保護コーティングや、自動車内装品向け加飾コーティング、車載ディスプレイ向け無反射・透明電極コーティングなどにも適用が可能。 【特長】 ■基板成膜に「高速インライン」枚葉式アーキテクチャを導入 ■スループットを向上させ、ロボットハンドリングにより手動処理を排除 ■各種成膜プロセス向けの高速生産ソリューションを提供 また、エバテック社は半導体ウェハーおよびアドバンスドパッケージング、MEMSやワイヤレスフィルター向けに金属、圧電膜、絶縁膜等向けPVD、ALD、PECVD、エッチング搭載ソリューションも提供。
この製品へのお問い合わせ
基本情報
金属、透明電極、光学薄膜、保護膜、耐腐食膜、絶縁膜、加飾向け成膜可能 PVD（DC/DCパルス/RFスパッタ、リアクティブスパッタ、エッチングプロセスを搭載可能 【ラインアップ】 ■SOLARIS S151 ■SOLARIS S380 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
