BGA・はんだボール・バンプの高さ検査の考え方

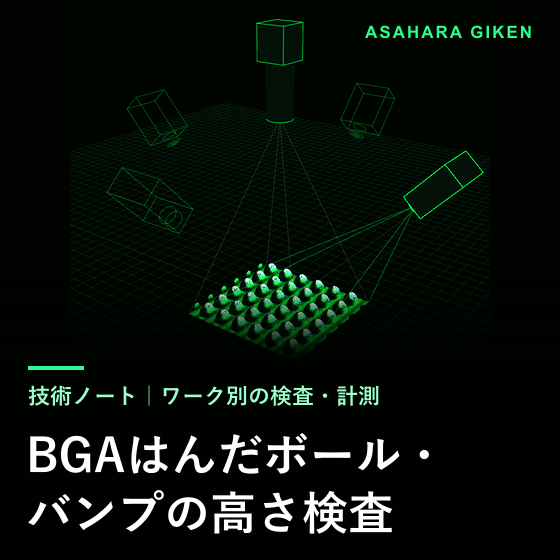

BGAのはんだボールやバンプの高さは、2Dの画像では決められず、高さを測る3Dが要ります。2Dで見えるのは、ボールの有無、位置のずれ、大きさ、汚れです。球は小さく鏡のように光るため、複数の方向から順に光を当てて、読めた場所をつなぐ撮り方が基本になります。 【ポイント】 ■ボールの有無と位置は2Dで、高さのそろいは3Dで見ます。 ■球の頂点は光りやすく、1方向の光では読めません。 ■球の間のすき間は、測れない範囲として残ることがあります。 ※くわしい解説は、関連リンクの技術ノートと、ダウンロード資料をご覧ください。
この製品へのお問い合わせ
基本情報
【この技術ノートの内容】 ■BGAのボール高さ検査で、何を見るのか ■球は小さく光るので、1方向の光では読めない ■ボールの欠落・位置は2D、高さと平坦度は3Dで見る ■小さな球を測る撮り方は、光の向きを増やして重ねる ■BGAの高さ検査で限界になりやすい場面 ■BGA・バンプの実物で確かめるときの進め方 【ご相談】 お手元のワークで測れるか、写るかは、実物で確かめてお答えします。写真1枚からご相談ください。
価格情報
技術ノートは、関連リンクからどなたでもお読みいただけます。開発やテストの費用は、内容を伺ってご相談します。
納期
※内容により異なります。お問い合わせください。
用途／実績例
【よくあるご質問】 Q. ボールの高さは、2Dの画像の大きさから推定できませんか。 A. 直径からの推定は、ボールの形が決まっている場合に限ります。つぶれ方や、基板側のぬれ方で変わるため、高さで判定するなら測ったほうが確かです。 Q. 実装後のBGAも、同じ方法で検査できますか。 A. 部品の下に隠れたボールは、上からの光学検査では見えません。実装前の部品単体の検査と、実装後の確認とは、別の手段を考えます。 Q. バンプの高さも同じ考え方ですか。 A. 基本は同じです。ただし、バンプはさらに小さく、材質で戻る光も変わります。縞や線の方式で細かさが足りるか、顕微鏡に近い方式が要るかを、最初に確かめます。
